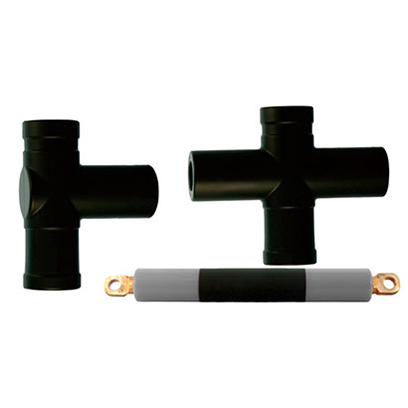

    偏位顶扩母线连接器

    应用领域：

    偏位顶扩母线连接器用于SF6绝缘金属开关设备的顶部扩展连接，对负荷开关、母线之间实现全密封、全绝缘连接、完全避免了高压裸露在恶劣天气下所带来的致命缺陷，且安装简便、可靠性高。

    下载手册

    产品描述

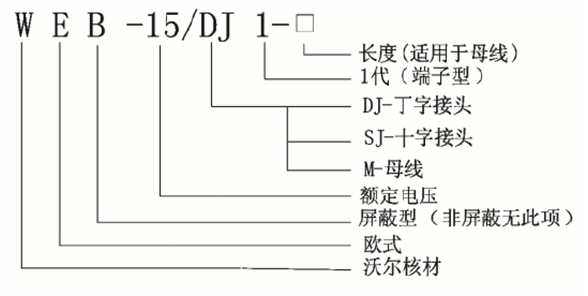

    产品描述 产品参数 产品选型

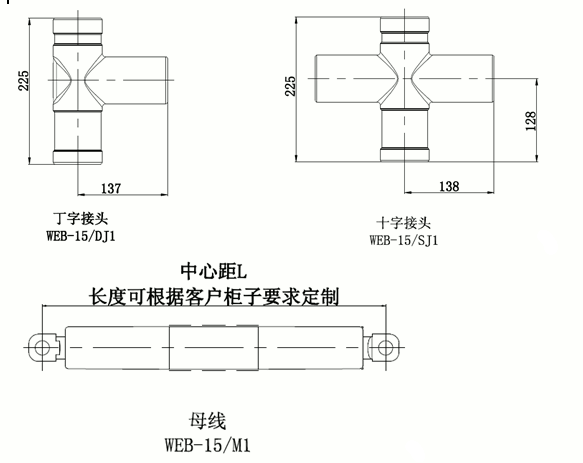

    第一代偏位顶扩母线连接器包含：
    1、WEB-15/DJ1 丁字接头（三通接头）
    2、WEB-15/SJ1十字接头（四通接头）
    3、WEB-15/M1 母线

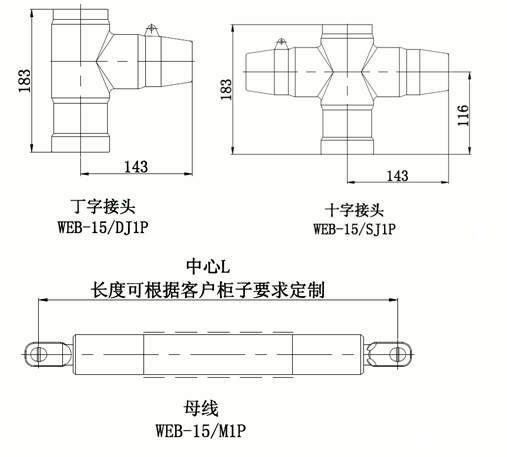

    第二代偏位顶扩母线连接器包含：
    1、WEB-15/DJ1P 丁字接头（三通接头）
    2、WEB-15/SJ1P十字接头（四通接头）
    3、WEB-15/M1P 母线

    接头主体采用优质SIR材料制成，母线中心距尺寸根据客户需求进行定制，且母线端部安装孔可分为圆孔与腰孔不同种类。适用于额定电压12kV，额定电流630A的电气系统，套管接口符合DIN47636、EN50180&50181标准要求。在满足其标准性能的前提下较1代偏位顶扩母线连接器结构精简、安装更加简便。

    东升国际核材致力于产品的不断改进，因此东升国际 保留不事先通知而改变设计、尺寸和数据的权力。



    偏位顶扩母线连接器电气性能：

    额定电压12kV
    额定电流630A
    工频耐压(AC)42kV/5min
    局部放电13.2kV,≤5pC
    冲击电压(正负极性各15 次)95kV
    屏蔽电阻≤5000Ω
    套管接口C型
